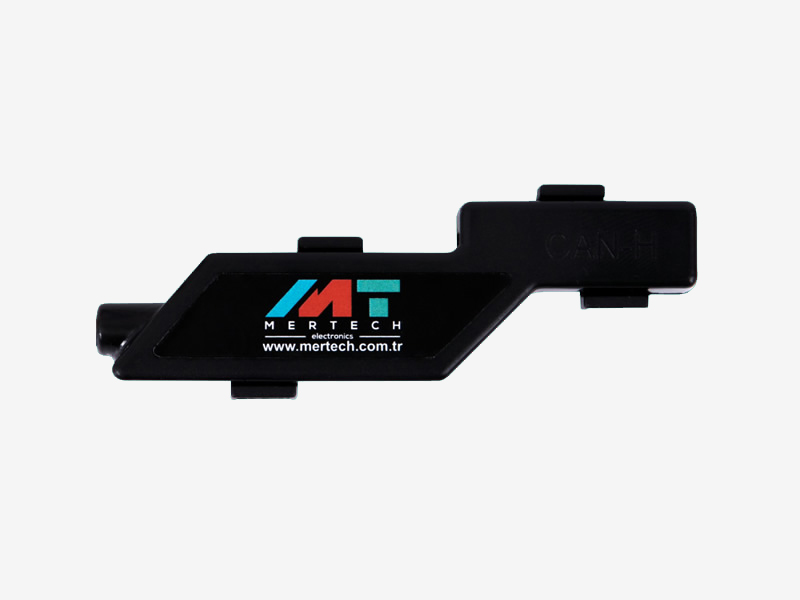

İzole CanBus Okuyucu


Araçtaki CanBus hattını kesip saplama yapmadan ve hatta herhangi bir zarar vermeyecek şekilde (izole olarak) araç CanBus verisinin okunmasını sağlar.

AGDK (Akıllı Güç Dağıtım Kutusu)  ünitesi  ile birlikte  çalışır.  Arıza kontrolleri ışıklı olarak AGDK üzerinden  görülebilir.

  • Besleme Gerilimi: 9-36 VDC
  • Çalışma Akımı: 50 mA’den az
  • ECE-R10 tip onay belge sertifikalı
  • Uyumluluk: SAE J1939, CAN Open, DeviceNet, NMEA 2000
  • Çalışma Sıcaklığı:  -40°C ~ 85°C
  • Otomotiv standartlarına uygun

İzole Canbus Okuyucu temassız bir şekilde Can hattı üzerinden bilgi alarak araçta bulunan Canbus Hız Dönüştürücü ve Canbus Saat Göstergesine bilgi aktarımı yapmaktadır. Bu bilgi aktarımı sayesinde aşağıdaki normal çalışma koşulları oluşur:

Canbus Hız Dönüştürücü: İzole Canbus Okuyucu tarafından hız bilgisini alır. Aşağıdaki 3 üniteye hız bilgisi aktarımı gerçekleştirir. Aktarım sonucu oluşan normal çalışma koşulları:

  • Kapı Sistemi: Normal çalışma koşullarında 5km/sa hızına ulaşıldığında kapının kapanması gerekir. Kontak açıldığında kapı sistemi hız bilgisini görmüyor ise alarm vermektedir.
  • Kurtarma Kapağı Kontrol Modülü: Belirlenen hız değerine gelindiğinde Kurtarma Kapağı Kontrol Modülü otomatik olarak kapanmalıdır.

Canbus Saat Göstergesi: İzole Canbus Okuyucu tarafından saat, tarih ve sıcaklık bilgisini alır. Aracın digital ön panelinde ve teybinde bulunan saat, tarih ve sıcaklık bilgisi ile aynı bilgilerin Canbus Saat Göstergesi tarafından gösteriliyor olması gerekmektedir.
